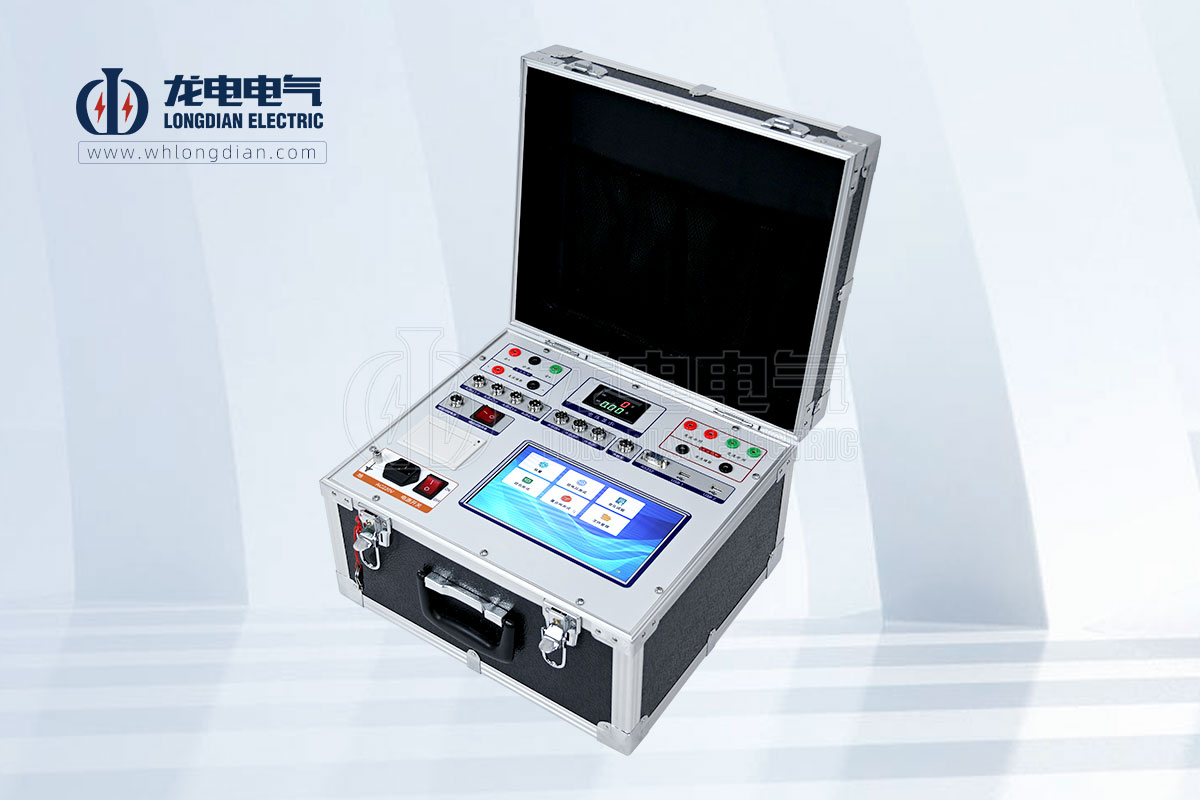

高壓開關動特性測試儀是一種專門用于測量高壓開關動態特性的儀器。它通過記錄和分析高壓開關在分閘、合閘等不同狀態下的物理量變化情況，從而準確地反映出高壓開關的動態性能。

高壓開關動特性測試儀主要功能及特點

1.分閘時間測量：高壓開關動特性測試儀可精確測量從接收到分閘指令的那一刻起，至所有極觸頭完全分離的這段時間間隔。

2.合閘時間測量：當高壓開關處于分閘狀態時，從合閘回路通電開始，至所有極觸頭均已接觸的這一時刻為止，高壓開關動特性測試儀可準確測量這段時間間隔。

3.剛分速度與剛合速度測量：在分閘和合閘過程中，高壓開關動特性測試儀能夠?qū)崟r(shí)監測并記錄動觸頭的初始運動速度，即剛分速度和剛合速度。

4.最大分閘速度測量：在整個分閘過程中，高壓開關動特性測試儀會自動捕捉并記錄最大速度值，即最大分閘速度。

5.分-合時間及合-分時間測量：高壓開關動特性測試儀可準確測量從分閘到合閘以及從合閘到分閘的總時間，即分-合時間及合-分時間。

6.同期性測量：高壓開關動特性測試儀能夠?qū)Ω飨嘀g的分、合閘動作的同步性進行精確測量。

7.行程測量：高壓開關動特性測試儀能夠?qū)崟r(shí)監測并記錄開關從分閘到合閘或者從合閘到分閘的過程中，動觸頭所移動的距離，即行程。

8.彈跳時間測量：在合閘操作過程中，高壓開關動特性測試儀能夠準確測量動觸頭首次接觸到靜觸頭后再次彈開直至最終穩定接觸的這段時間，即彈跳時間。

9.線圈電流測量：在分、合閘操作過程中，高壓開關動特性測試儀能夠?qū)︱?qū)動線圈中流過的電流波形進行實時監測和分析。

高壓開關動特性測試儀不僅具有強大的抗電磁干擾能力，而且具備高速的數據采集、分析和處理能力，特別適合于500KV及以上的高電壓環境使用。
