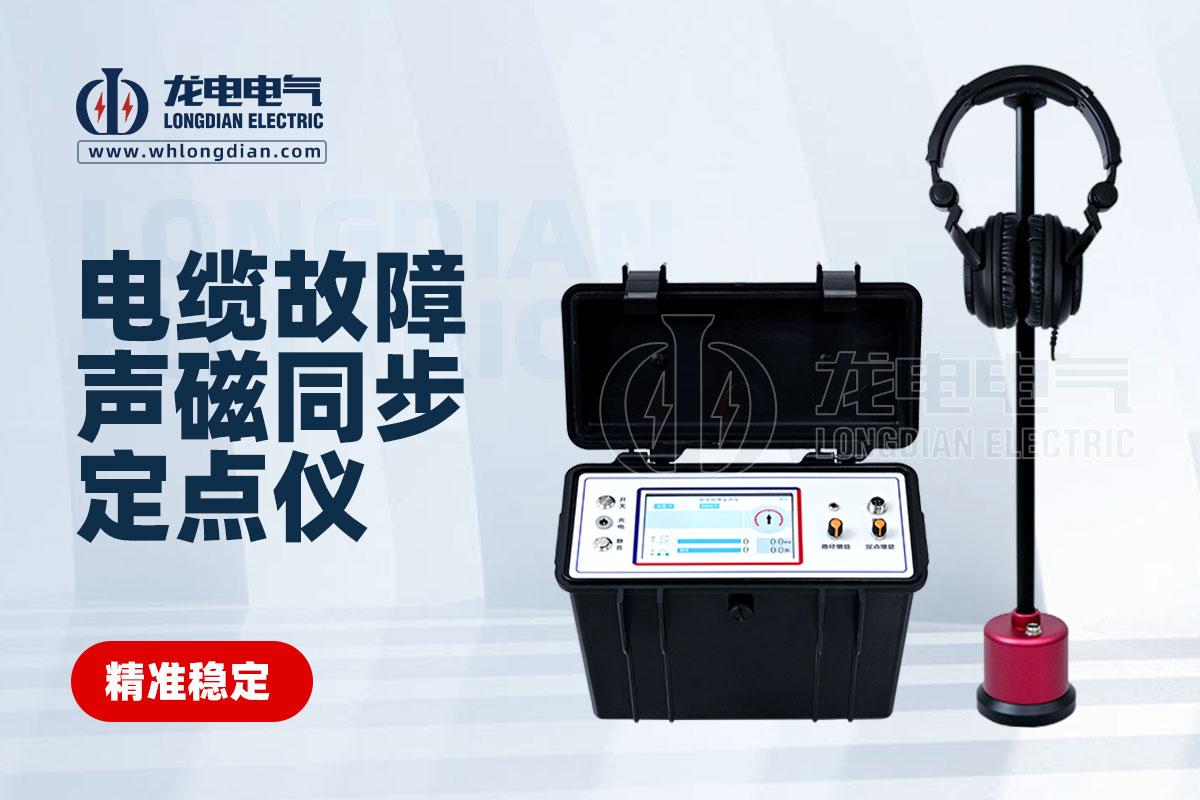

電纜故障聲磁同步定位儀是一款專為電力電纜故障檢測設計的先進設備，能夠?qū)崿F(xiàn)對埋地電絕緣故障點的快速、精確定位，以及電纜埋設路徑和深度的準確探測。

電纜故障聲磁同步定位儀主要由電磁波傳感器、聲波振動傳感器、數據處理器、LED距離顯示器及音頻放大器五大部分組成。通過接收和處理電纜故障點放電產生的電磁波和聲波信號，該設備能夠精確計算出故障點的位置，大大提高了故障檢測的效率和準確性。

① 前期準備

◆ 設備檢查：在操作前，應檢查設備是否完好，包括傳感器、連接線、電池等部分，確保無損壞或松動。

◆ 環境評估：了解故障電纜的埋設環境，如土壤類型、電纜路徑等，以便選擇合適的濾波參數和操作方法。

◆ 安全措施：在進行高壓沖擊放電時，應確保操作人員的人身安全，穿戴好防護用品，保持與高壓設備的安全距離。

② 操作方法

◆ 聲音通道設置：

根據現場環境選擇合適的濾波參數。如堅硬覆土物（如水泥、石板）下，可選擇高通或全通；松軟土壤或沙地上，可選擇低通或帶通。

設置完成后，打開電源開關，設備即進入待機狀態。

◆ 精確定點：

使用高壓發生器對故障電纜進行沖擊放電，放電頻率控制在3-5秒一次。

將聲波振動傳感器探頭放置在電纜路徑上方或故障電纜本體上，連接聲磁同步探測儀，選擇“聲磁定點”檔。

剛開始查找故障時，適當調大定點增益，通過耳機監聽聲磁波，觀察顯示屏上的磁信號強弱變化，判斷故障距離。

當聽到較強的地震波聲音，且顯示屏上的故障距離數值較小時，表示已接近故障點。此時應適當調小增益，直至聽到最沉悶的一聲“啪”，且顯示屏上的數值最小，即為故障精確位置。

在遠離故障點時，可能會聽到微弱的啪啪聲，這是電纜在高壓閃絡沖擊下產生的應力震動，與真正的故障放電聲不同，應注意區分。

◆ 高壓查找路徑：

在高壓閃絡時，可同時進行電纜路徑的查找。點擊“路徑”菜單，設備將顯示電纜的動態位置。

操作人員應沿電纜前進方向移動，每放一次電，顯示屏都會更新電纜位置。如出現“黃色”或“綠色”的圓形方向鍵圖標，表示電纜在相應方向，可根據圖標變化判斷電纜位置。

感應測量電纜位置的最大距離約為10米，操作時應注意保持適當?shù)囊苿铀俣?，避免定位偏差過大。

③ 注意事項

◆ 在有條件的情況下，應先使用測距主機粗測出電纜故障距離，再精確測定電纜埋設路徑方向，最后用聲磁數顯同步定點儀實施精確定點。

◆ 探頭及主機屬精密儀器，應避免跌落和碰撞，不要輕易拆卸，以防損壞。

◆ 在現場操作時，應根據環境噪聲情況選擇合適的濾波參數和操作方法，確保測量結果的準確性。

◆ 如遇到連續較大噪聲干擾時，應利用聲、電同步探測功能聽測地震波，用人的判斷力去區分環境干擾噪聲，以振動波的最大點去確定故障位置。

◆ 電纜故障聲磁同步定位儀是一款功能強大、操作簡便的電纜故障檢測設備。通過正確的操作方法和注意事項，能夠?qū)崿F(xiàn)對電纜故障點的快速、精確定位，為電力系統的穩定運行提供有力保障。用戶在使用過程中應嚴格遵守操作規程，確保設備和人身安全。
