在地埋電纜故障探測儀中，查找故障點的實用方法主要包括以下步驟：

1. 準備工作與接線

• 將雙夾測試線連接到探測儀的“信號”端口。

• 將測試線的紅夾子夾在故障電纜的一個故障相上。

• 將黑夾子夾在故障電纜的另一個故障相上，或者夾在接地的鎧裝上。

• 確保所有接地線和放電棒已正確連接。

2. 儀器設置與開機

• 按下探測儀的開關鍵，屏幕將顯示開機界面。

• 點觸液晶屏進入測試界面。

• 系統通常默認測試方式為“低壓脈沖法”，電纜長度“300m”，電纜類型為“交聯乙烯”。

• 根據被測電纜的絕緣材質和長度等因素，調整默認項目以適應本次測試。

3. 采樣與波形獲取

• 點擊“采樣”鍵，儀器會發出測試脈沖并自動捕捉反射脈沖。

• 此時界面將顯示電纜的斷線和短路波形。

• 波形的幅度、位置會智能自適應大小，無需人工調節中值或幅度。

4. 波形判讀與故障定位

• 低壓脈沖波的判讀相對容易。

• 將游標分別定位到發射波和反射波的起點。

• 通過左右移動游標進行操作，從而判斷故障距離。

• 儀器具備自動判距功能，點擊相應按鍵，游標會自動定位，顯示屏上方會自動顯示故障距離。

5. 高壓閃絡法輔助（針對高阻故障或作為驗證）

• 對于高阻故障，可能需要配合高壓閃絡法進行測試。

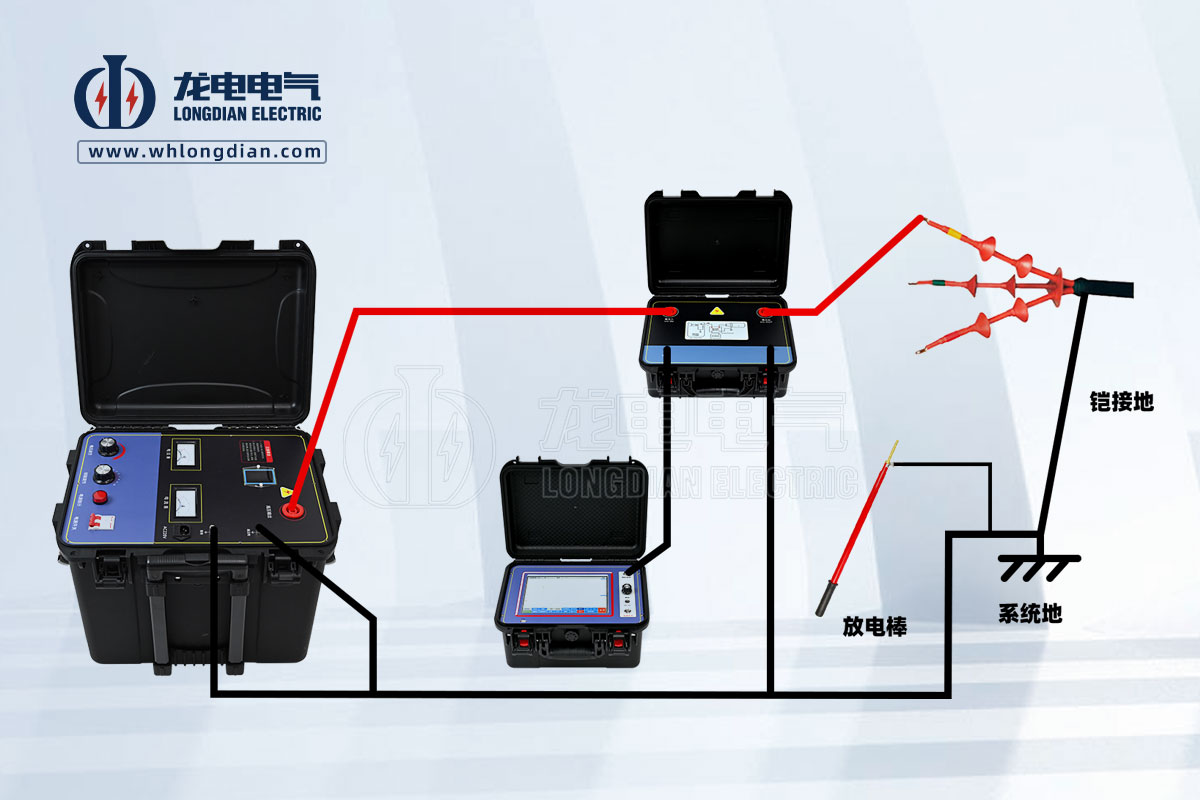

• 高壓閃絡法測試需要使用高壓脈沖電源、多次脈沖耦合器（或一體化高壓發生器），并確保故障點充分放電。

• 在采樣方式中選擇“閃絡法”、“三次脈沖”或“八次脈沖”。

• 點觸采樣鍵，儀器會處于采樣等待狀態，故障點每放一次電，儀器會采樣刷新一次，直到波形適合分析。

• 根據閃絡波的分析方法，將起始游標和終止游標分別卡到一個周期的起點和終點，從而讀取故障距離。

• 在確定故障距離后，停止高壓輸出，關閉電源，并使用放電棒進行放電。

• 之后可以使用聲磁數顯同步定點儀進行精確故障點定位。

6. 精確定點（聲磁同步定點儀）

• 在故障距離確定后，利用聲磁數顯同步定點儀進行精確位置確定。

• 將震動傳感器探頭放置在電纜路徑上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。

• 通過耳機監聽聲磁波，觀察顯示屏的數字變化。

• 當聽到足夠強的地震波聲音且顯示屏顯示的故障距離較小時，逐步縮小范圍。

• 在該處前后移動探頭，找到數顯值最小處，此處即為故障精確位置。
