地下/地上電纜斷點查找全攻略:測距、定路徑、精定位3步法

發布時間:2025-07-02 10:30:15瀏覽次數:27

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

電纜斷了別著急,專業儀器來幫你!只需三步:測距離 → 定路徑 → 精定位。以武漢龍電電氣LD-2004電纜故障測試儀為例,操作簡單直白:

電纜故障測試儀

第一步:測距離(斷點大致在哪?)

核心工具:主機 + 測試線
適用情況: 電纜完全斷開(開路)、線芯短路或低阻故障。
操作步驟:

  1. 接線:

    • 主機「測距端口」接雙夾測試線。

    • 紅夾子夾故障電纜斷開的線芯,黑夾子夾另一根好線芯(或電纜接地鎧裝)。

  2. 開機設置:

    • 開機 → 點屏幕進入測試界面。

    • 采樣方式選「低壓脈沖法」→ 電纜類型按實際選(如“交聯乙烯”)。

  3. 采樣判讀:

    • 點擊「采樣」→ 屏幕顯示波形(如下圖)。

    • 斷路波形:反射脈沖與發射脈沖方向相同(向上凸起)。

    • 短路波形:反射脈沖與發射脈沖方向相反(向下凹陷)。

    • 移動游標卡住發射波起點和反射波起點 → 屏幕直接顯示斷點距離!

電纜故障測試儀接線圖

技巧:若波形不清,旋轉「增益旋鈕」調幅度;用「縮放鍵」放大分析。

第二步:定路徑(電纜埋在哪?)

核心工具:定點儀(路徑模式)
何時用? 地面找不到電纜走向時必做!
操作步驟:

  1. 定點儀開機 → 切換至「路徑」模式。

  2. 手持儀器沿預估方向移動 → 高壓沖擊放電(3秒/次)。

  3. 觀察屏幕:

    • 黃色箭頭 → 電纜在左側,向右移動。

    • 綠色箭頭 → 電纜在右側,向左移動。

    • 箭頭切換點下方即為電纜位置(誤差約10cm)!

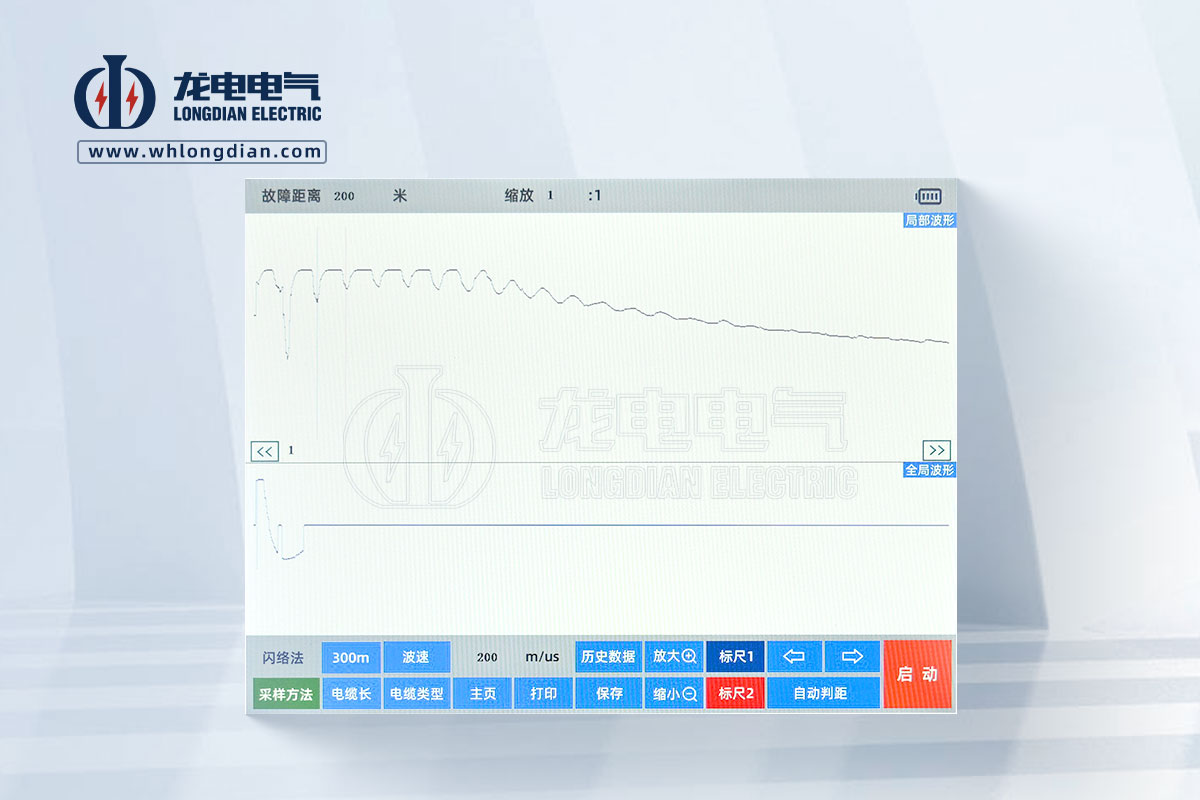

電纜故障測試主機波形圖

第三步:精定位(斷點就在腳下?。?/h3>

核心工具:定點儀(聲磁模式) + 高壓設備
適用情況: 所有類型斷點(尤其深埋地下的高阻故障)。
操作步驟:

  1. 接線放電:

    • 高壓設備連接故障電纜 → 設置放電頻率(3-5秒/次)。

  2. 聲磁探測:

    • 定點儀調至「聲磁定點」→ 耳機戴好 → 傳感器貼地沿路徑移動。

    • 聽到“啪”放電聲(耳機) + 屏幕顯示數字距離(如“15.3m”)→ 接近斷點!

  3. 精確定點:

    • 在顯示距離最小處(如“0.5m”)→ 前后左右微調傳感器。

    • 數字最小點 + 聲音最大點 → 正下方就是斷點!

電纜故障定點現場圖

安全警告:

  1. 高壓測試會產生電火花!嚴禁在加油站、燃?xì)夤艿琅缘纫兹家妆h(huán)境使用!

  2. 放電時確保周圍無人,接地線必須接牢!

關鍵技巧總結

環節要訣
測距離紅夾斷線、黑夾接地;看波形方向判斷路/短路;游標卡點讀距離。
定路徑跟著箭頭走:黃左綠右,切換點下是電纜。
精定位聽最大“啪”聲 + 看最小數字 → 腳下即斷點!
避坑電纜全線微弱振動是“電動機效應”(非故障點),別被干擾!

一句話口訣:測距看波形,路徑跟箭頭,定點聽聲看數! 用好這三步,地下電纜斷點無所遁形!
