電流互感器（CT）是電力系統中至關重要的測量和保護元件，其精度直接關系到電能計量、繼電保護動作的可靠性。而勵磁特性試驗（也稱為伏安特性試驗或勵磁曲線試驗）是評估CT核心性能、驗證其能否在特定工況下準確傳變電流的關鍵測試。

什么是勵磁特性試驗？

勵磁特性試驗是通過測量電流互感器二次繞組開路時，其一次側（或模擬一次側）施加的電壓與流入二次繞組的勵磁電流之間的關系，來繪制出勵磁特性曲線（V-I曲線） 的試驗過程。

簡單來說，就是在CT二次側開路（不接負載）的情況下，向其二次繞組施加一個從零逐漸升高的交流電壓，同時測量這個電壓和此時流入二次繞組的電流（即勵磁電流），從而描繪出電壓與勵磁電流的關系曲線。

試驗的核心目的

◆ 評估鐵芯飽和特性： 勵磁曲線直觀展示了CT鐵芯的磁化過程。曲線的拐點（或稱膝點）電壓是判斷鐵芯開始進入飽和狀態的關鍵指標。了解飽和特性對保護CT尤為重要。

◆ 計算10%誤差曲線： 這是勵磁特性最重要的應用之一。通過勵磁曲線數據，結合CT的額定參數，可以計算出在保證二次電流誤差不超過10%的前提下，CT一次電流與二次負載（阻抗）之間的關系曲線。10%誤差曲線是選擇和校驗保護用CT是否滿足繼電保護裝置要求的根本依據。

◆ 驗證設計參數： 檢查實測的勵磁特性是否與設計值或出廠值相符。

◆ 診斷潛在故障： 對比歷史數據或同類型產品數據，異常的勵磁曲線可能預示著CT內部存在匝間短路、鐵芯絕緣不良、鐵芯片間短路或老化等缺陷。

◆ 確保計量精度： 對于計量用CT，勵磁電流是影響其比差和角差的主要因素之一，勵磁特性有助于評估其在低負載下的誤差特性。

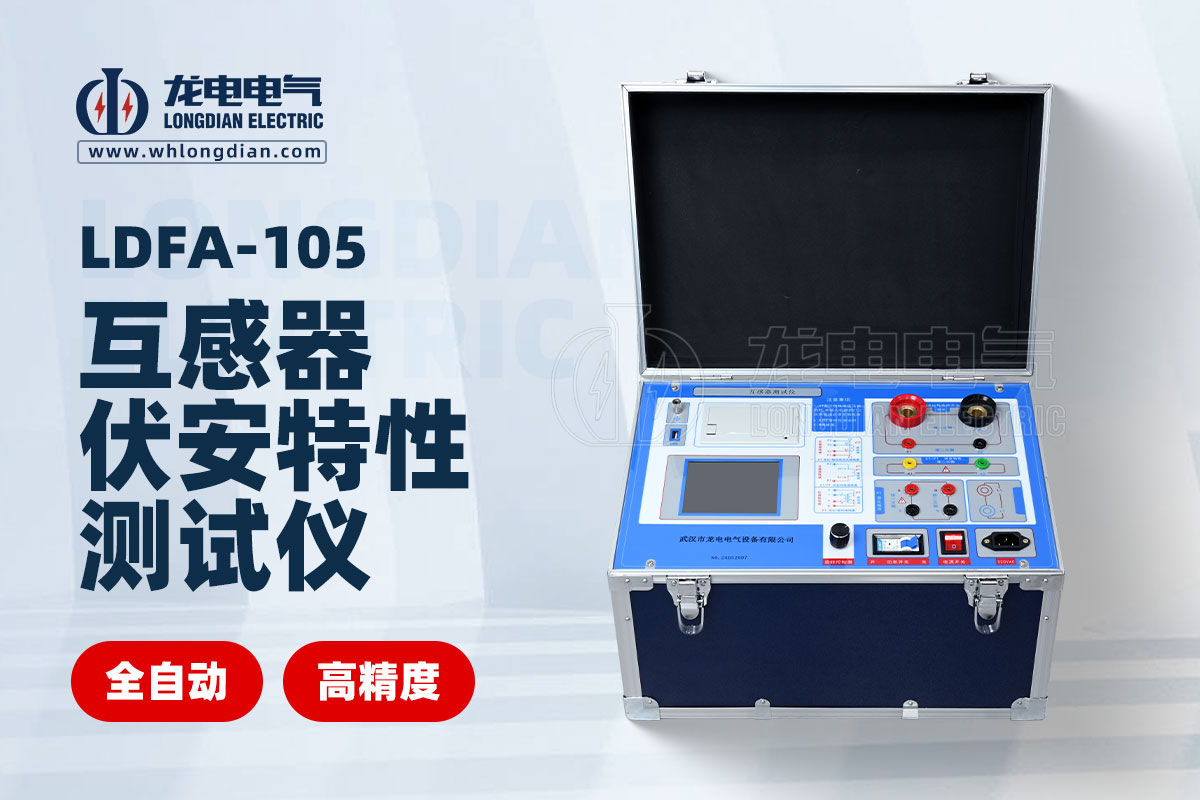

武漢龍電電氣作為電力測試設備領域的專業廠商，其生產的互感器伏安特性測試儀（勵磁特性測試儀）是進行CT勵磁特性關鍵試驗的理想工具。該系列設備充分考慮現場測試需求，具備強大輸出能力，能提供足夠高的輸出電壓和電流以準確測試各類CT尤其是保護級CT的飽和拐點；高度自動化，可一鍵自動完成升壓、數據采集、曲線繪制全過程，提升效率且降低人為誤差；精準測量與計算，采用高精度采樣技術確保U-I數據準確，內置算法自動計算并顯示拐點電壓、繪制標準化10%誤差曲線；配備大屏幕，可實時顯示測試數據和曲線，還支持?jǐn)?shù)據存儲、查閱、導出和打??；結構堅固耐用，專為現場環境設計，且有完善過壓、過流保護功能保障安全；嚴格遵循IEC及GB等相關標準對CT勵磁特性測試的要求。選擇該設備，能為電力試驗部門等用戶高效、準確、安全完成試驗，為CT性能評估等提供堅實可靠的數據支撐。
